Legen Sie zuerst eine gemeinsame Ansicht, Bezugskanten und den gültigen Zeichnungsstand fest. Ordnen Sie dann jede Aussparung der Folientastatur ihrer Funktion am Gehäuse zu. Prüfen Sie Außenkontur, Öffnungen und Anschlussdurchführung gemeinsam mit Druckbild, Klebefläche und den benachbarten Bauteilen. Erst der Abgleich der Unterlagen und eine vereinbarte Prüfung an der Zielbaugruppe erlauben eine belastbare Entscheidung über die Passung. Ein Foto oder zwei übereinandergelegte PDF-Seiten reichen dafür allein nicht aus.

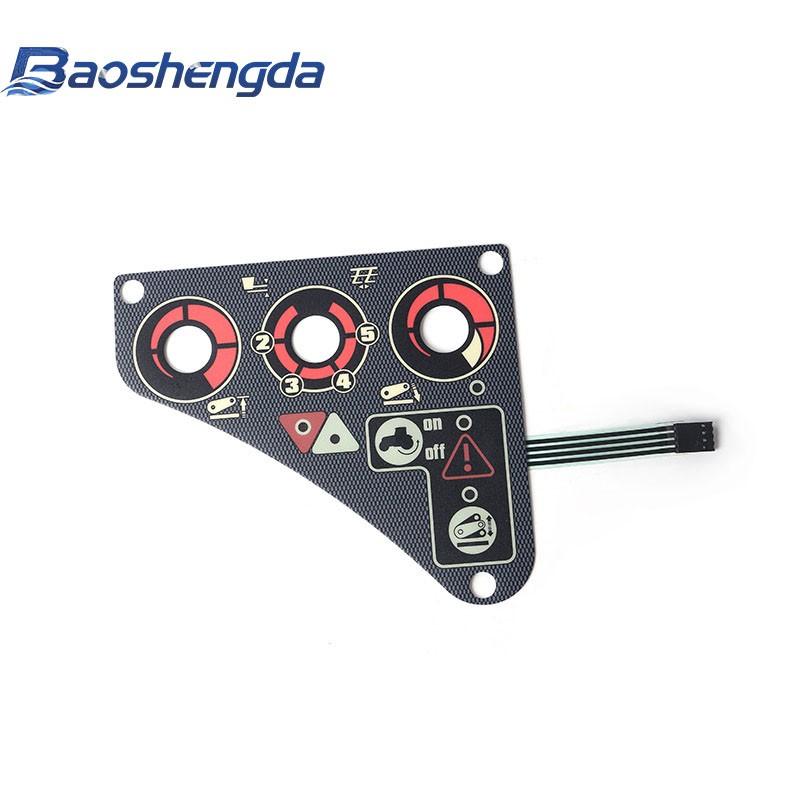

Bei einer kundenspezifischen Folientastatur kann die Außenkontur richtig aussehen, während eine einzelne Öffnung zur falschen Gehäusekante bemaßt ist. Auch eine spiegelverkehrte Rückansicht lässt sich in der Abstimmung leicht übersehen. Klären Sie solche Zuordnungen, bevor das Druckbild oder ein Muster als Fertigungsvorgabe freigegeben wird. Die folgenden Prüfschritte sind eine Hilfe für die Projektabstimmung; konkrete Maße und zulässige Abweichungen werden für die jeweilige Baugruppe vereinbart.
Mit derselben Ansicht und denselben Bezugskanten beginnen
Kennzeichnen Sie, ob die Zeichnung die Bedienseite oder die Klebeseite zeigt. Legen Sie eine Einbaurichtung fest und benennen Sie die Kanten oder Merkmale, von denen aus die Lage einer Öffnung bestimmt wird. Eine Bezugskante ist hier die ausdrücklich vereinbarte Ausgangskante für die Bemaßung, nicht automatisch die im Bild links sichtbare Kante.
Für den Vergleich sollten Gehäusezeichnung, Folientastaturzeichnung und Druckdatei dieselbe Orientierung erkennen lassen. Werden CAD-Dateien überlagert, sind Einheit, Maßstab und Ursprung zu kontrollieren. Bei einem Papierausdruck muss ein angegebenes Kontrollmaß nachgemessen werden; eine Druckoption wie „An Seite anpassen“ kann den Vergleich unbrauchbar machen.
Ein typischer Klärungsfall: Die Tastaturzeichnung legt eine Öffnung von der Außenkante fest, die Gehäusezeichnung dagegen vom Rand einer Vertiefung. Das ist nicht zwangsläufig ein Fehler. Ohne den Abstand zwischen diesen beiden Bezügen lässt sich aber nicht entscheiden, ob beide Öffnungen dieselbe Lage beschreiben. Markieren Sie die fehlende Zuordnung, statt sie aus einer Bildschirmansicht zu schätzen.
Die Funktion jeder Öffnung ausdrücklich festlegen
Eine helle Kreisfläche im Produktfoto, eine kreisförmige Druckmarkierung und eine durchgehende Aussparung sind unterschiedliche Dinge. Schreiben Sie deshalb in die Unterlagen, was an der jeweiligen Stelle tatsächlich vorhanden sein soll. Bei mehrlagigen Aufbauten ist zusätzlich zu klären, welche Lage ausgespart wird.
| Merkmal | Vor dem Muster zu klären | Nicht allein daraus ableiten |
|---|---|---|
| Außenkontur | Lage zur Gehäusekante oder Vertiefung, Ausrichtung und Prüfbezug | Dass die Innenmerkmale ebenfalls passen |
| Durchgehende Aussparung | Zweck, Kontur, Lage und betroffene Schichten | Bohrverfahren, Befestigungsfunktion oder Dichtheit |
| Aussparung für ein Bedienelement | Bewegungsraum und Nachbarbauteile in der vorgesehenen Einbaulage | Freigängigkeit allein aus dem Nennmaß |
| Durchführung der Anschlussfahne | Austrittslage, Gehäuseöffnung und vorgesehener Montageweg | Zulässiger Biegeradius oder Zugbelastbarkeit |
| Transparente oder unbedruckte Zone | Ob Material bestehen bleibt und welche optische Aufgabe die Zone hat | Dass es sich um ein offenes Loch handelt |
Wenn eine Öffnung beispielsweise zu einem mechanischen Bedienelement gehört, benötigen beide Lieferseiten dessen Einbaumaße. Die Kontur der Folientastatur allein beschreibt noch nicht, welchen Raum das montierte Bauteil beansprucht. Bei einem Fenster ist dagegen zuerst zu unterscheiden, ob die Folie transparent bleiben oder vollständig ausgespart werden soll.
Nicht nur die beiden Nennkonturen vergleichen
Prüfen Sie den vorgesehenen Aufbau von oben nach unten: Druckbild, Frontlage, weitere Funktionslagen, Klebesystem, Gehäuse und angrenzende Bauteile. Eine Aussparung kann in einer Lage richtig liegen und in einer anderen Lage überdeckt sein. Ebenso kann eine grafische Umrandung zur Kontur verschoben wirken, obwohl die mechanische Öffnung zu ihrer Zeichnung passt.
Halten Sie mechanische und optische Kriterien deshalb getrennt fest. Zur mechanischen Prüfung gehören die vereinbarten Abstände und Freiräume; zur optischen Prüfung gehört die Lage von Symbolen, Skalen oder Druckrändern gegenüber der vorgesehenen Öffnung. Wo Klebefläche oder Dichtungsrand betroffen sind, ist deren Anforderung gesondert abzustimmen. Eine passende Aussparung ist kein Nachweis für die Dichtheit der Baugruppe.
Nennmaße ohne Angaben zu zulässigen Abweichungen beantworten die Frage nach der Passung nicht vollständig. Legen Sie mit den Beteiligten fest, welche Merkmale funktionskritisch sind, welche Abweichungen berücksichtigt werden und nach welcher Methode sie geprüft werden. Übernehmen Sie dafür keine pauschale Toleranz aus einem fremden Produktkatalog. Material, Aufbau, Fertigung und Montage müssen zum konkreten Projekt passen.
Zeichnungsabgleich und Einbauprüfung getrennt dokumentieren
Ein loses Auflegen des Musters kann bei der Orientierung helfen. Es ersetzt aber nicht die Prüfung im vorgesehenen Montagezustand. Beim losen Teil fehlen beispielsweise die festgelegte Positionierung und die Wirkung des tatsächlichen Schichtaufbaus. Dokumentieren Sie daher eindeutig, ob eine Beobachtung vom losen Muster oder von der montierten Baugruppe stammt.
Für eine nachvollziehbare Musterprüfung empfiehlt sich diese Reihenfolge:
- Unterlagen zuordnen: Musterkennung, Gehäusevariante sowie Zeichnungs- und Druckrevision erfassen.
- Orientierung prüfen: Bedienseite, Einbaurichtung und Bezugsmerkmale am Muster mit der Zeichnung vergleichen.
- Merkmale zuordnen: Jede relevante Öffnung, den Folienrand und den Fahnenaustritt anhand der vereinbarten Prüfliste kontrollieren.
- Montagezustand bewerten: Die Baugruppe nach dem vorgesehenen Verfahren montieren und die festgelegten Freiräume sowie die Lage des Druckbilds prüfen.
- Abweichung entscheiden: Betroffenes Merkmal, Beobachtung, Prüfzustand und Entscheidung festhalten. Bei einer Änderung nur den tatsächlich geprüften Revisionsstand freigeben.
Eine mechanische Einbauprüfung ersetzt weder die elektrische Funktionsprüfung noch die Prüfung der Tastenhaptik. Wenn auch die Anschlussbelegung freizugeben ist, sollte diese separat nach der Prüfliste zur Schaltmatrix dokumentiert werden. So bleibt erkennbar, welcher Teil der Freigabe abgeschlossen ist und welcher noch offensteht.
Was bei widersprüchlichen Unterlagen hilft
Ändern Sie nicht vorschnell nur die Folienkontur, wenn Gehäuse, Druckbild und Muster voneinander abweichen. Bestimmen Sie zuerst, welches Dokument für das betreffende Merkmal gilt. Ein Foto kann eine Abweichung lokalisieren; ohne Messbezug ersetzt es keine Maßangabe. Ein älteres Muster kann ebenfalls hilfreich sein, muss aber mit seiner Revision gekennzeichnet bleiben.
Für die technische Abstimmung ist eine kurze Abweichungsliste oft klarer als eine neue Datei ohne Kommentar: betroffenes Merkmal, gültiger Sollbezug, beobachtete Abweichung, offene Frage und vorgesehener nächster Prüfschritt. Wird das Gehäuse geändert, sollten die betroffenen Öffnungen und Druckmerkmale erneut betrachtet werden. Eine unveränderte Artikelbezeichnung beweist nicht, dass auch die Einbauschnittstelle unverändert geblieben ist.
Gehäuse und Folientastatur gemeinsam anfragen
Senden Sie für eine technische Projektanfrage möglichst die zusammengehörigen Gehäuse- und Tastaturzeichnungen, die Druckdatei mit Revision, eine markierte Einbauansicht sowie die geplante Musterstückzahl und den erwarteten Bedarf. Benennen Sie Öffnungen und Maße, die unverändert bleiben müssen. Noch fehlende Angaben dürfen ausdrücklich als offen gekennzeichnet werden.
Die DFM-Abstimmung kann dann bei den konkreten Schnittstellen ansetzen: Welche Lage ist ausgespart? Worauf bezieht sich das Maß? Welcher Montagezustand wird geprüft? Welche Entscheidung fehlt noch vor dem Muster? Ziel ist ein eindeutig beschriebenes Prüf- und Anfragepaket, nicht eine Passungszusage anhand eines Fotos.
