От исходных данных к утвержденному образцу

От чертежа и ТЗ до образца

Чтобы перейти от чертежа и технического задания к образцу, нужно собрать исходные данные: чертеж, ТЗ, файл графики или макет, размеры, количество клавиш, электрическую схему, шлейф, разъем, расположение контактов, подсветку, влагозащиту, материал PET/PC, поверхность, количество и условия эксплуатации.

Если проект предусматривает образец, сначала проверяют данные и уточняют конструкцию, затем согласуют условия изготовления и проверки образца. Сроки зависят от проекта.

Оставить заявку О компании

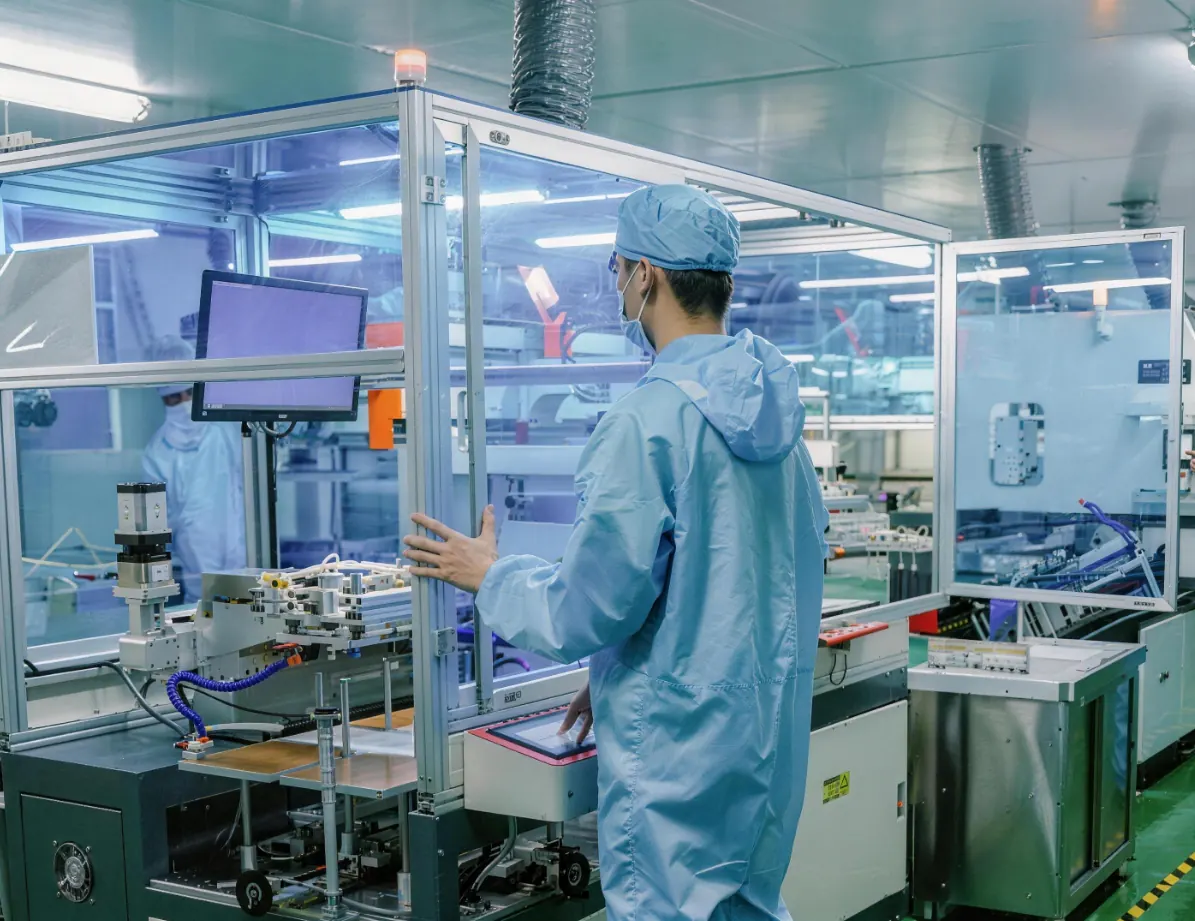

Инженерная проверка чертежа перед изготовлением образца

Что нужно предоставить для расчета

Полный пакет исходных данных снижает число уточнений и делает первый расчет точнее. По возможности приложите:

  • чертеж;
  • техническое задание;
  • файл графики или макет;
  • размеры;
  • количество клавиш;
  • электрическую схему;
  • шлейф;
  • разъем;
  • расположение контактов;
  • подсветку;
  • требования к влагозащите;
  • материал PET / PC;
  • поверхность;
  • количество;
  • условия эксплуатации;
  • критерии приемки образца.

Нет готового чертежа — не проблема: можно начать с описания задачи, размеров, фото корпуса и похожего изделия.

Как проходит работа

  1. Получение исходных данных. Чертеж, ТЗ, графика, фото, размеры и количество.
  2. Инженерная проверка. Материалы, слои, клавиши, шлейф, разъем, клей и технологичность.
  3. Уточнение конструкции. Вопросы по тактильности, подсветке, герметизации и сборке.
  4. Расчет. Подготовка расчета стоимости и условий изготовления образца.
  5. Изготовление образца. Печать, высечка, ламинация, сборка и проверка.
  6. Проверка образца. Функция, посадка в корпус, шлейф, разъем, внешний вид и критерии приемки.
  7. Подготовка к серийному производству. Согласование спецификации, документации и контрольных точек.

Шаги не имеют фиксированных сроков: они зависят от полноты данных, материала, сложности конструкции и количества изменений.

Что влияет на сроки и стоимость

  • полнота исходных данных и готовность графики;
  • материал, толщина и число слоев;
  • тактильность, подсветка, герметизация и окна;
  • тип шлейфа, разъема и электрической схемы;
  • количество образцов и планируемый тираж;
  • число изменений после начала работы.

Серийные заказы на мембранные клавиатуры — от 100 шт. каждой модели. Количество разных моделей не суммируется. Условия изготовления образцов и пробных партий согласуются отдельно. Заказы на ремонт и изготовление клавиатур взамен вышедших из строя не принимаем. Сроки, цена и условия поставки согласуются после проверки чертежа.

Как проверить образец

Не утверждайте образец только по внешнему виду. Минимальная проверка включает:

  • посадку в реальный корпус или близкий монтажный макет;
  • электрическую функцию каждой клавиши;
  • направление и длину шлейфа, разъем и контакты;
  • внешний вид после приклейки: цвет, окна, блики и царапины;
  • соответствие чертежу и сохранение утвержденной версии.
