Кратко о продукте
Baoshengda изготавливает мембранные клавиатуры для производителей приборов и промышленного оборудования. Работаем по чертежу, техническому заданию или образцу: проверяем данные, уточняем конструкцию, готовим расчет, изготавливаем и проверяем образец до серийного производства.
Производственные корни направления мембранных клавиатур относятся к 1989 году; Shenzhen Baoshengda Technology Co., Ltd. работает как самостоятельная компания с 2007 года. Фиксированные сроки, минимальное количество, цену и условия поставки на сайте не заявляем: параметры согласуются после проверки исходных данных.
Технические параметры для обсуждения
ПунктВарианты / описание
Тип изделияМембранная клавиатура, мембранный переключатель, HMI-панель
Материал лицевой панелиPET, PC, PMMA или материал по проекту
ЦепьСеребряная печать, углеродная печать, FPC, PCB-интеграция
КлавишиТактильные, нетактильные, с металлическим куполом, плоские или рельефные
ПодсветкаLED, LGF, EL, отдельные иконки или зоны
Крепление3M или другой промышленный клеевой слой
ПрименениеПромышленное управление, медицина, приборы, автоэлектроника, бытовая техника
Итоговая спецификация зависит от чертежа, материала, корпуса, условий эксплуатации и требований заказчика.
Продукт и производственный процесс
Изображения помогают понять конструкцию и реальные этапы производства. Они не заменяют чертеж, образец и проектные критерии приемки.

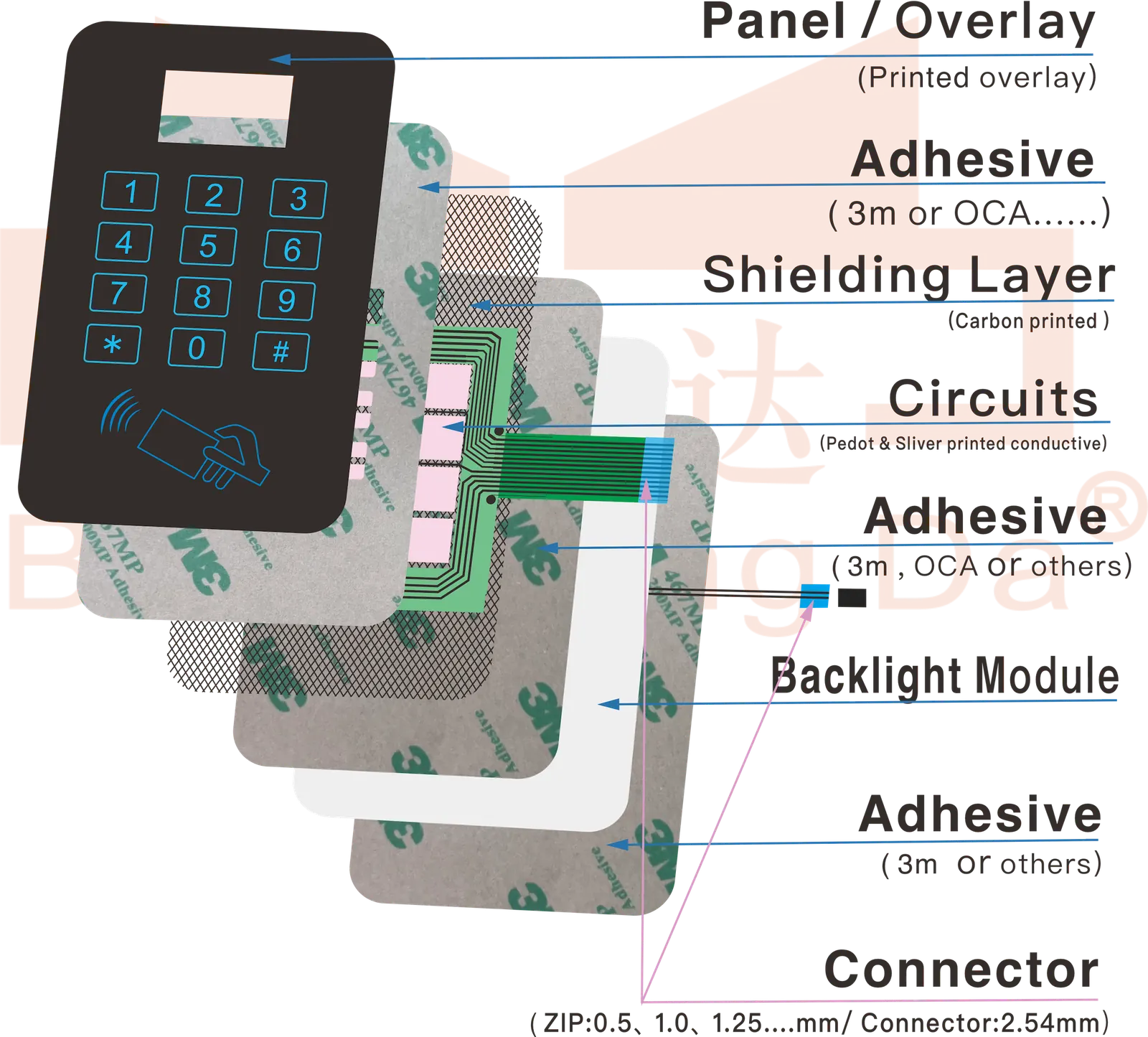

Визуальный материалСлои конструкции
Состав слоев уточняется по чертежу, тактильности, подсветке и условиям эксплуатации.
Визуальный материалПечать
Реальный производственный этап печати графических и функциональных слоев.
Визуальный материалЛаминация и сборка
Слои, шлейф, клеевые элементы и компоненты собираются по утвержденной конструкции.
Какие мембранные клавиатуры мы изготавливаем
Тактильные
Металлические купола или тиснение для четкого отклика.
Нетактильные
Тонкие панели с подтверждением нажатия светом или функцией.
С подсветкой
LED, LGF, EL, скрытые символы и зональная индикация.
Влагозащищенные
Защита края, шлейфа и клеевых контуров для влажной среды.
Автомобильные панели
Приборные накладки, dead-front окна и оптические материалы.
С PCB / FPC
Интеграция с печатной платой или гибкой схемой.
Конструкция и материалы
Типовая конструкция: лицевая панель PET/PC, верхний и нижний печатные слои схемы, разделительный слой, клеевой слой и шлейф. Слои подбираются по толщине, окнам, клавишам, подсветке и условиям эксплуатации.
- лицевая панель PET, PC или PMMA с окнами и матовой, глянцевой или фактурной поверхностью;
- серебряная или углеродная печать проводящих дорожек;
- FPC-шлейф или печатный шлейф, усиливающая накладка и разъем;
- промышленный клеевой слой под материал корпуса и текстуру.
Технологический маршрут включает трафаретную печать, высечку, ламинацию, сборку и электрическую проверку; конкретный маршрут зависит от конструкции. Схему слоев и минимальный пакет данных смотрите в статье «Какие данные нужны для расчета мембранной клавиатуры».
Тактильный отклик
Нетактильная конструкция — для компактных панелей и простых подтверждений; тиснение или металлический купол — когда нужен четкий отклик. Усилие нажатия, ход и ресурс зависят от материала, купола и числа циклов, поэтому критерии приемки фиксируются до изготовления образца.
Подсветка
LED, световоды LGF или EL для отдельных иконок, зон и скрытых символов. Источник выбирается по толщине, питанию, равномерности и доступному пространству. Подробнее — в разделе клавиатур с подсветкой.
Влагозащита
Защита края, выхода шлейфа, клеевых контуров и прокладок под влажную и пыльную среду. Класс IP относится ко всему прибору, а не только к пленке, поэтому корпус и сборка проверяются вместе. Подробнее — в разделе влагозащищенных клавиатур.
Шлейф и разъем
Направление выхода, длина с запасом на монтаж, шаг, число контактов и сторона контактов, модель разъема и усиливающая накладка. Слишком короткий или резко изогнутый шлейф — частая причина переделок после первого образца.
Что нужно для расчета
Чтобы быстрее получить корректный ответ, приложите доступные материалы и отметьте важные ограничения проекта.
- габаритный чертеж и контур детали;
- файл графики, цвета или Pantone;
- схему клавиш и электрические функции;
- требования к тактильности, подсветке и герметизации;
- тип разъема, длину и направление шлейфа;
- условия эксплуатации и ориентировочное количество.
Полный перечень и пояснения — в статье «Какие данные нужны для расчета мембранной клавиатуры».
Отправить запрос
От чертежа до образца
Получение данных → инженерная проверка → уточнение конструкции → расчет → изготовление образца → проверка → подготовка к серии. Шаги не имеют фиксированных сроков и зависят от полноты данных и сложности конструкции. Подробнее — на странице «От чертежа до образца».
Контроль качества
Входной контроль материалов, контроль печати, высечки и сборки, визуальный контроль, электрическая проверка и проверка по чертежу. Сертификаты ISO 9001, IATF 16949 и ISO 14001 представлены в разделе качества; о производстве — на странице о компании и производстве.
Типовые области применения
Промышленное оборудование
Пульты, панели управления, измерительные приборы и терминалы.
Медицинские устройства
Моющиеся панели, герметичные клавиши и четкие обозначения функций.
Автоэлектроника
Компактные панели управления, подсвечиваемые иконки и устойчивые поверхности.
Умные устройства
Интерфейсы для бытовой техники, электронных приборов и небольших HMI-модулей.
Вопросы закупщика
Что нужно для расчета мембранной клавиатуры?
Минимальный пакет: габаритный чертеж, файл графики, электрическая схема, количество клавиш, параметры шлейфа и разъема, требования к подсветке и влагозащите, материал PET/PC, условия эксплуатации и ориентировочное количество. Подробнее — в статье о данных для расчета.
Какие файлы можно отправить?
Чертеж или эскиз с размерами, файл графики AI/CDR/PDF, фото корпуса, схему клавиш, Pantone или образцы цвета. На ранней стадии достаточно описания задачи и фотографий похожего изделия.
Можно ли изготовить по образцу?
Да. Отправьте фото или сам образец, размеры, описание функций и условия эксплуатации — мы проверим конструкцию, предложим расчет и изготовим образец до серии.
Если чертежа нет, подготовьте фотографии, размеры и данные подключения: Какие данные нужны для замены клавиатуры без чертежа.
Как выбрать тактильную конструкцию?
Нетактильная конструкция — для компактных панелей и простых подтверждений; тиснение или металлический купол — для четкого отклика. Усилие нажатия, ход и ресурс зависят от материала и конструкции, поэтому критерии фиксируются до изготовления образца.
Когда нужна подсветка?
Когда оператор работает в темноте или нужна индикация состояния: отдельные иконки, зоны или скрытые символы. Используются LED, световоды LGF или EL — источник выбирается по толщине, питанию и равномерности.
